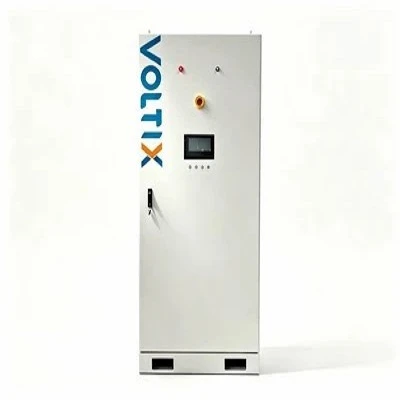

Sistema di gestione della batteria LiFePO₄ da 51,2 V

Questo sistema di gestione della batteria (BMS) LiFePO4 da 51,2 V è progettato per pacchetti di accumulo di energia al litio ferro fosfato serie 16- (16S). Monitora le tensioni delle celle, la tensione del pacco, la corrente di carica/scarica e le temperature interne per proteggere la batteria da sovraccarico, scarica profonda, cortocircuiti e anomalie termiche. L'architettura hardware presenta circuiti integrati di monitoraggio front{7}}analogici dedicati (AFE) accoppiati con un'unità microcontroller (MCU) indipendente, che esegue calcoli in tempo reale sullo stato-di-carica (SoC) e sullo stato-di salute (SoH). Le interfacce di comunicazione RS485 e CAN integrate consentono l'handshake del protocollo con inverter ibridi standard e sistemi di gestione dell'energia (EMS).

Protezione hardware dual-core:Il livello di protezione a livello-hardware indipendente funge da protezione-contro i blocchi del firmware durante eventi catastrofici di cortocircuito-.

Bilanciamento cellulare attivo:Utilizza la topologia di bilanciamento del bypass per equalizzare le tensioni delle singole celle durante la fase di carica, mitigando la divergenza di capacità tra le celle obsolete.

Integrazione della gestione termica:Gli algoritmi di declassamento dinamico abbassano i limiti di corrente di carica/scarica quando i sensori NTC interni registrano temperature che superano i +55C o scendono al di sotto di 0C.

Basso consumo di energia statica:L'assorbimento di corrente in modalità sospensione viene mantenuto al di sotto di 100 uA, prevenendo il completo esaurimento dei pacchi celle durante lo stoccaggio prolungato in magazzino o le interruzioni della rete.

Topologia:Controller BMS master che integra schede di acquisizione AFE, shunt di corrente, circuiti di comando MOSFET/relè isolati con fotoaccoppiatore- e porte di comunicazione.

Elementi di commutazione:MOSFET di potenza a bassa-resistenza configurati nel layout-negativo comune per ridurre al minimo la dissipazione termica e la caduta di tensione con carico continuo di 200 A.

Cablaggio:Sbarre collettrici in rame stagnato ad alta-conduttività e connettori polarizzati multi-pin con bloccaggio resistenti alle vibrazioni industriali.

Firmware:Codice incorporato installato in fabbrica- che supporta soglie di protezione personalizzabili, curve di interruzione della scarica e profili di corrispondenza dell'inverter.

Sistemi di accumulo dell'energia residenziale (ESS):Moduli batteria domestici da 51,2 V montati su-rack e a parete-.

Backup commerciale e industriale (C&I):Alimentatori ausiliari e rack di alimentazione per stazioni base per telecomunicazioni.

Generazione di energia-fuori rete:Microreti remote di accumulo-e{1}}solare che operano in ambienti difficili.

Veicoli elettrici-a bassa velocità:AGV industriali e pacchetti di mobilità elettrica-per carichi pesanti che richiedono architetture nominali da 48 V a 51,2 V.

Protocolli inverter:Librerie di integrazione native per i principali marchi di inverter tra cui Victron, GoodWe, Growatt, Deye e registri CAN/RS485 compatibili con Pylontech.

Interfaccia strumento PC:Il software diagnostico si collega tramite adattatore RS232/USB per la registrazione della telemetria in tempo reale-, il recupero dei codici di errore cronologici-e la ricalibrazione dei parametri.

Funzionamento parallelo:Supporta fino a 16 pacchi batteria identici collegati in parallelo tramite architettura di comunicazione master{1}}slave senza controller hub esterni.

Capacità produttiva:Tempi di consegna standard da 2 a 4 settimane supportati da linee di posizionamento SMT automatizzate e banchi di test di invecchiamento multi-canale.

Modifiche hardware:Layout personalizzato dell'impronta del PCB, valori nominali dei sensori di corrente alternativi (effetto Shunt o Hall) e piedinature del cablaggio su misura.

Personalizzazione del software:Generazione CAN ID proprietaria, integrazione personalizzata dello schermo LCD e soglie di tensione di spegnimento specializzate.

Tracciabilità:Tracciamento dei codici a barre assegnato a ogni singolo PCB dal caricamento del componente SMT all'assemblaggio finale del PACK.

Protocolli di test:Ispezione ottica automatizzata (AOI) al 100%-a livello di scheda, test funzionali in-circuito (ICT) e burn-in di invecchiamento ad alta-temperatura per 48-ore a +55C.

Standard di conformità:Prodotto secondo sistemi di gestione della qualità certificati ISO9001; progetti di circuiti conformi alle direttive CE e RoHS.
